型號：YYTP-X
品牌：軒得機械
連接方式：法蘭連接
驅動方式：液壓油缸
一、DT75型皮帶機下皮帶液壓糾偏裝置系列
|

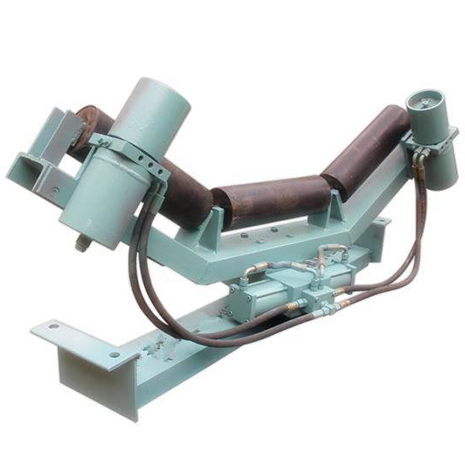

DT75型皮帶機下皮帶液壓調偏裝置外形尺寸及安裝尺寸 |
|||||||||||||||
|
|
|||||||||||||||
|
說明：1、與中間架連接的緊固件包括在本裝配圖內。 2、托輥棍子有：無縫鋼管配沖壓軸承座、鑄鐵軸承座兩種。托輥軸有光拉軸和階梯軸兩種。 3、重量一欄：括號外為光拉軸配無縫鋼管沖壓軸承座，括號內為階梯軸與無縫鋼管鑄鐵軸承座。 4、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。 5、表格中斜線下方為下平行調心托輥，上方為上平行調心托輥。 |
|||||||||||||||
|
B |
H1 |
A |
L |
L1 |
L |
D |
≈E |
P |
Q |
d |
滾動軸承型號 |
平行上調心托輥 |
平行下調心托輥 |
||
|
重量（公斤） |
圖號 |
重量（公斤） |
圖號 |
||||||||||||
|
500 |
166 |
720 |
600 |
770 |
628/628 |
89 |
170 |
170/130 |
130/60 |
M12 |
204 |
38（39） |
TD1C5 |
41(43) |
TD1C6 |
|
650 |
186 |
870 |
750 |
920 |
778/778 |
41(44) |
TD2C5 |
45（47） |
TD2C6 |
||||||
|
800 |
196 |
1070 |
950 |
1120 |
928/928 |
48(50) |
TD3C5 |
51(53) |
TD3C6 |
||||||
|
1000 |
246 |
1300 |
1150 |
1360 |
1160/1168 |
108 |
230 |
220/130 |
170/80 |
M16 |
305 |
68（73） |
TD4C5 |
71(75) |
TD4C6 |
|
1200 |
276 |
1550 |
1400 |
1610 |
1360/1368 |
260/130 |
200/80 |
78(83) |
TD5C5 |
81(85) |
TD5C6 |
||||
|
1400 |
296 |
1750 |
1600 |
1810 |
1560/1568 |
86(91) |
TD6C5 |
83(93) |
TD6C6 |
||||||
二、DTII型皮帶機下皮帶液壓糾偏裝置系列
|

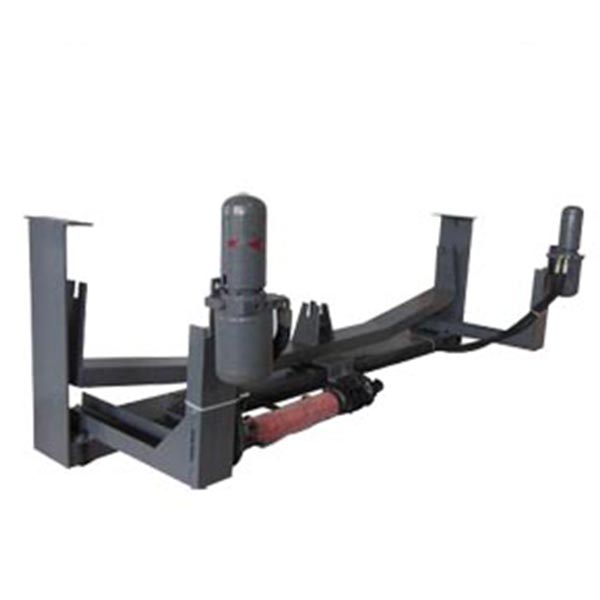

DTII型皮帶機下皮帶液壓調偏裝置外形尺寸及安裝尺寸 |
||||||||||||
|
|
||||||||||||
|
說明：與中間架連接的緊固件包含在本裝配圖內。 |
||||||||||||
|
帶寬 |
輥?zhàn)?br /> |
A |
E |
H1 |
P |
Q |
d |
質量kg |
圖號 |
|||
|
D |
L |
圖號 |
軸承 |
|||||||||
|
500 |
89 |
600 |
DTIIGP1107 |
4G204 |
740 |
800 |
175.5 |
170 |
130 |
M12 |
11.6 |
DTII01C1411 |
|
650 |
750 |
DTIIGP1109 |
890 |
950 |
190.5 |
13.7 |
DTII02C1411 |
|||||
|
800 |
89 |
950 |
DTIIGP1211 |
4G205 |
1090 |
1150 |
200.5 |
19.0 |
DTII03C1412 |
|||
|
108 |
DTIIGP2311 |
4G305 |
216 |
20.9 |
DTII03C1423 |
|||||||
|
1000 |
1150 |
DTIIGP2312 |
1290 |
1350 |
246 |
220 |
170 |
M16 |
31.9 |
DTII04C1423 |
||
|
133 |
DTIIGP3312 |
258.5 |
37.2 |
DTII04C1433 |
||||||||
|
1200 |
108 |
1400 |
DTIIGP2313 |
1540 |
1600 |
281 |
260 |
200 |
40.9 |
DTII05C1423 |
||
|
133 |
DTIIGP3313 |
293.5 |
52.1 |
DTII05C1433 |
||||||||
|
159 |
DTIIGP4313 |
310.5 |
56.7 |
DTII05C1443 |
||||||||
|
1400 |
108 |
1600 |
DTIIGP2314 |
1740 |
1800 |
296 |
280 |
220 |
52.7 |
DTII06C1423 |
||
|
133 |
DTIIGP3314 |
313.5 |
59.6 |
DTII06C1433 |
||||||||
|
159 |
DTIIGP4314 |
330.5 |
63.1 |
DTII06C1443 |
||||||||
