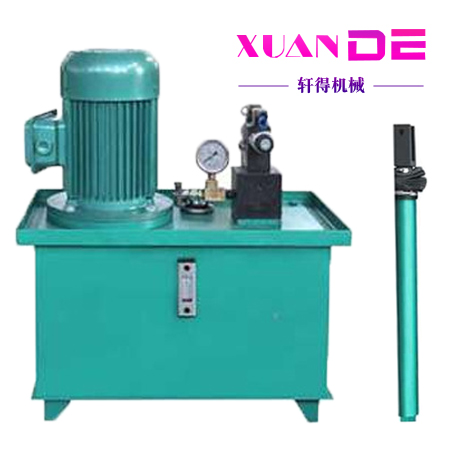

DYTF分體式電液推桿

發布人：軒得機械　發布時間：2020-10-13　點擊量：4356

  • 詳細信息

        分體式電液推桿廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，在閘閥類、輸送設備類是不可缺少的通用動力源。


       分體式電液動推桿,包括電機,聯軸器,齒輪泵,集成塊和油缸總成,所述的油缸總成與齒輪泵為分體式結構,僅通過兩條管路相連.該分體式電液動推桿,主要結構特點在于將油缸總成與齒輪泵分開,這樣就比整體式電液推桿更加穩定,安裝空間更小,高溫,高空等危險環境實用性更強。


    DYTF型分離式電液推桿技術參數

    型號 額定輸出力 額定速度（mm/s） 電機型號 行程范圍 速度范圍
    推力 拉力 推速 拉速
    DYTF450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
    DYTF700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
    DYTF1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
    DYTF1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
    DYTF2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTF3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTF4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
    DYTF5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
    DYTF6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
    DYTF7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
    DYTF8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
    DYTF10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
    DYTF15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
    DYTF20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40

    注：1,上列表中所列電機的電壓等級為380V,防護等級為IP44。
    2,若參數要求不在表中范圍內的，請另外說明。


    DYTF型分離式電液推桿尺寸外形圖

    （外形圖僅供參考，產品以實物為準）

    DYTF型分離式電液推桿油箱尺寸及油缸尺寸

    型號 油箱尺寸
    S<1000 1000
    H a b c d H a b c d
    DYTF450- 580 400 250 250 40 / / / / /
    DYTF700- 590 400 250 250 40 610 450 300 270 40
    DYTF1000- 610 400 250 250 40 630 450 300 270 40
    DYTF1750- 630 450 300 270 40 630 550 300 270 40
    DYTF2500- 650 450 300 270 40 650 550 300 270 40
    DYTF3000- 650 450 300 270 40 650 550 300 270 40
    DYTF4000- 670 450 300 270 40 670 550 300 270 40
    DYTF5000- 700 450 350 300 50 700 600 350 300 50
    DYTF6000- 700 600 350 300 50 750 600 400 350 50
    DYTF7000- 700 600 350 300 50 750 600 400 350 50
    DYTF8000- 740 600 350 300 50 850 700 450 400 60
    DYTF10000- 740 600 350 300 50 850 700 450 400 60
    DYTF15000- 780 600 400 350 50 940 700 450 400 60
    DYTF20000- 950 700 450 400 60        1010 700 500 450 60
      油缸尺寸
    φ L1 L2 L3 R×T D M M1 φ1
    DYTF450- 60 238+S 35 275+S 30×25 30 18×1.5 22×1.5 28
    DYTF700- 76 238+S 35 275+S 30×25 30 18×1.5 27×2 32
    DYTF1000- 76 238+S 35 275+S 30×25 30 18×1.5 27×2 32
    DYTF1750- 95 257+S 40 297+S 40×30 40 22×1.5 33×2 40
    DYTF2500- 95 257+S 40 297+S 40×30 40 22×1.5 33×2 40
    DYTF3000- 95 257+S 40 297+S 40×30 40 22×1.5 33×2 40
    DYTF4000- 95 257+S 40 297+S 40×30 40 22×1.5 33×2 40
    DYTF5000- 95 257+S 40 297+S 40×30 40 22×1.5 33×2 40
    DYTF6000- 127 320+S 50 370+S 45×35 45 27×1.5 48×2 63
    DYTF7000- 127 320+S 50 370+S 45×35 45 27×1.5 48×2 63
    DYTF8000- 140 340+S 50 390+S 45×35 45 27×1.5 48×2 63
    DYTF10000- 152 380+S 50 430+S 50×40 50 27×1.5 64×3 70
    DYTF15000- 168 455+S 50 505+S 50×45 50 27×1.5 64×3 70
    DYTF20000- 194 485+S 55 540+S 60×45 60 27×1.5 64×3 80

    注：1，表中S為推桿行程。
    2，高壓軟管可根據用戶實際需要配備（本公司配套限定2米）。

    3，參數請參考-----分離式電液推桿

    具體數據可聯系我們24小時免費服務熱線：13390630016 �。�！
